1、概述

隨著電動汽車普及率的飆升，充電站已成為城市交通網絡的重要組成部分。然而，高負荷用電、線路老化、短路故障等潛在風險，正悄然威脅著充電站的安全運營——一次短路引發的電弧火花，可能瞬間釀成電氣火災；一場過載導致的設備損壞，不僅影響用戶充電體驗，更會造成巨大的經濟損失。在安全與效率并重的當下，如何為充電站打造一道“極速響應、全面防護”的安全屏障？安科瑞ASCP310系列三相限流式滅弧保護器，給出了*美答案。

ASCP310系列電氣防火限流式保護器是三相限流式保護器，主要應用于電動汽車充電站的線路保護。

2、150微秒！比“眨眼”更快的安全守護

傳統斷路器的毫秒級響應，在充電站短路故障面前往往“慢半拍”——短路電流攀升的瞬間，電弧火花已可能點燃周邊設施，埋下火災隱患。而安科瑞ASCP310系列憑借150微秒級的極速響應能力，將保護速度提升近百倍：從檢測到短路故障，到完成限流滅弧，整個過程快到超越人類視覺反應極限，如同為充電站裝上“安全閃電俠”，瞬間遏制短路電流蔓延，從根源上杜絕電弧火花產生，讓電氣火災“無機會發生”。

無論是高峰期多車同時充電的高負荷場景，還是突發線路短路的緊急情況，ASCP310都能以“微秒級”速度挺身而出，守護充電站設備、人員與車輛的安全。

3、多重防護“黑科技”，覆蓋充電站全場景風險

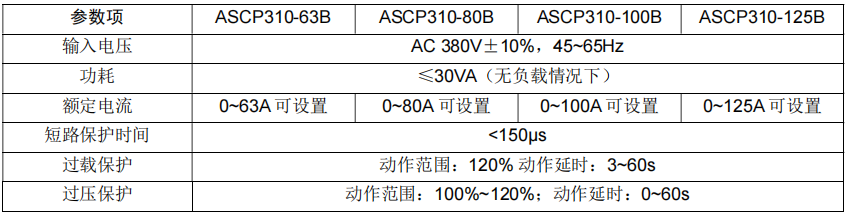

■短路保護功能。保護器實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。

■過載保護功能。當被保護線路的電流過載且過載持續時間超過動作時間（3~60秒可設）時，保護器啟動限流保護，并發出聲光報警信號。

■表內超溫保護功能。當保護器內部器件工作溫度過高時，保護器實施超溫限流保護，并發出聲光報警信號。

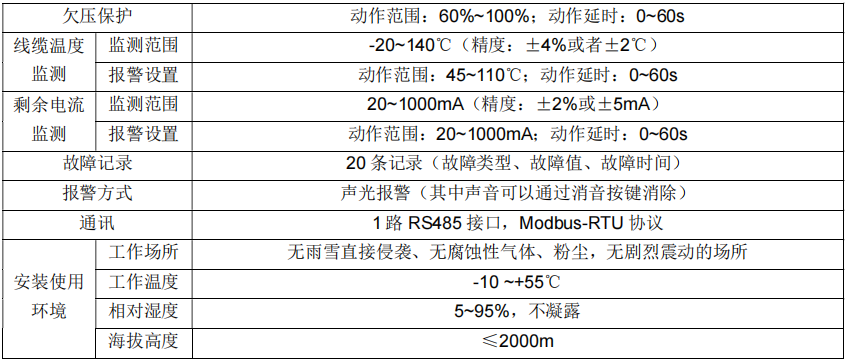

■過欠壓保護功能。當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■配電線纜溫度監測功能。當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■斷相保護功能。當保護器檢測到線路斷相時，保護器發出聲光報警信號，啟動限流保護。

■剩余電流監測功能。當被監測的線路剩余電流超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

4、智能互聯+故障追溯，讓運維更高效

在數字化運維成為趨勢的今天，安科瑞ASCP310系列不僅是“安全衛士”，更是充電站的“智能運維助手”。其配備1路RS485接口及無線通訊模塊，兼容2G/NB-IoT/4G等多種通訊方式，可將實時運行數據（電流、電壓、溫度、故障狀態等）無縫上傳至安科瑞Acrel-6000電氣火災監控系統或安全用電管理云平臺。

運維人員無需現場值守，通過電腦、手機等遠程終端即可實時掌握保護器運行狀態：設備是否正常？是否存在潛在風險？一旦出現異常，平臺立即推送報警信息，助力運維人員快速定位故障、及時處理，大幅降低運維成本，提升充電站運營效率。

更值得一提的是，ASCP310內置故障記錄功能，可存儲近期20條故障信息（含故障時間、類型、具體數值）。當故障發生后，運維人員無需反復排查，只需調取故障記錄，即可精準追溯原因，快速完成維修，讓充電站盡快恢復正常運營。

5、安裝與接線

5.1外形和尺寸

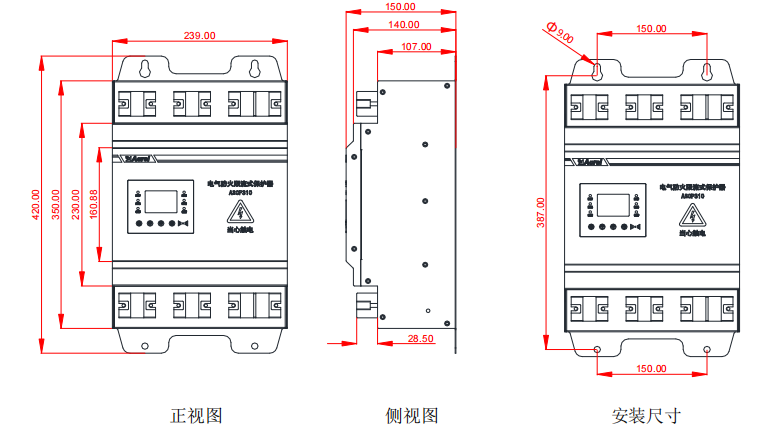

ASCP310系列限流式保護器的外形與安裝尺寸如下圖所示（單位mm）：

5.2安裝方法

ASCP310系列限流式保護器采用壁掛式安裝，可以掛裝在墻面上，也可安裝固定于具有良好通風散熱條件的配電箱內部。其安裝固定位置如上圖所示。

在墻面安裝時，建議安裝于無滴水、腐蝕性化學氣體和沉淀物質的場所，可以采用M6*55鍍鋅膨脹螺栓固定于墻面。

在配電箱內部安裝時，建議保護器左右各預留10cm以上距離，可以采用M6*12鍍鋅鉆尾三角自攻螺絲固定于配電箱背部安裝板或橫向安裝架上。

5.3接線方法

ASCP310系列限流式保護器的接線端子如下圖所示。在儀表中，底部端子為強電接線端子，AIn、BIn、CIn表示為三相交流380V的相線（火線）進線端子，AOut、BOut、COut為三相交流380V的相線（火線）出線端子，NIn和NOut為零線進出線接線端子。保護器的進出線應根據保護器（或其前端斷路器）額定電流選擇合適的線徑。

儀表插拔端子為弱電信號接入端子，A、B為RS485通訊端子，推薦采用1~1.5mm2的屏蔽雙絞線連接。I△、COM端子為一路剩余電流互感器信號輸入端子，Ta、COMa，Tb、COMb，Tc、COMc為三路溫度傳感器信號輸入端子。（通訊信號端子接入需要區分A、B；溫度輸入和剩余電流輸入信號端子接入不需要區分極性）。

ASCP310限流式保護器接線端子圖

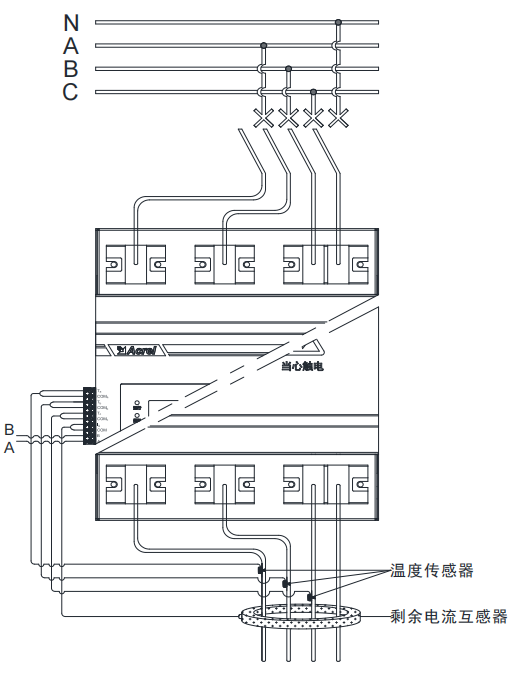

ASCP310系列限流式保護器的對外接線如下圖所示：

ASCP310限流式保護器的應用接線圖

ASCP310系列限流式保護器對外接線方法如下：

（1）將三相導線從進線斷路器的下端，連接到保護器進線端ABC相線對應的In端子上，接線要插緊壓實，確?？煽窟B接，防止松動和脫落。

（2）再用同樣的導線從保護器出線端ABC相線對應的Out端子引出，連接到后端斷路器或負載，N線從零排引入或者單獨引入。

（3）若需要測量線路剩余電流，則要將被監測線路的零線和ABC相線同時穿過選用的剩余電流互感器，然后將互感器的二次線連接到保護器的剩余電流信號輸入端子上。

（4）若需要監測線纜溫度，則將配套的溫度傳感器的探頭緊貼被監測線纜上并固定好，然后將溫度傳感器信號線連接到保護器的溫度信號輸入端子上，建議使用扎帶將溫度探頭綁在接近出線端子的相線上。

（5）若需要保護器的RS485接口組網連接至上位機平臺，推薦采用2×1.5mm2的屏蔽雙絞線將各保護器RS485接口A端子和B端子以手拉手的方式連接起來，最后連接到上位機或串口服務器的通訊接口上。

5.4注意事項

（1）在選用限流式保護器時，限流式保護器設定的額定電流應該與其前一級斷路器的額定電流保持一致。例如，當限流式保護器輸入端斷路器的額定電流為63A時，應將限流式保護器的額定電流設置為63A。為保障限流式保護器的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。

（2）ASCP310使用壁掛式安裝，應確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。

（3）接線時應按接線圖操作，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致保護器工作不正常，應確保保護器相應端子接線擰緊壓實。

（4）嚴禁非專業人士擅自打開產品外殼。保護器投入使用之后，即使被保護線路發生短路或過載故障而被限流保護時，保護器仍處于帶電狀態，不允許隨意碰觸用電線路的金屬部分，應及時通知相關人員檢查線路，排除故障，故障排除后，長按保護器的復位按鍵約2秒鐘，使保護器恢復正常運行。

（5）當保護器因超溫而發生限流保護時，通常是因為環境溫度過高或通風散熱不良等原因導致，可通過加強通風等措施改善工況，待保護器內溫降低后，再長按復位鍵，使保護器復位。

6、便捷安裝，靈活適配各類充電站場景

無論是社區配套充電站、高速公路服務區充電站，還是大型商業綜合體充電站，安科瑞ASCP310系列都能輕松適配。其采用壁掛式安裝設計，既可直接掛裝在墻面，也可靈活安裝于通風散熱良好的配電箱內部，無需復雜的安裝流程，極大地節省了施工時間與成本。

7、安全，是充電站運營的“生命線”

在電動汽車產業高速發展的浪潮中，充電站的安全運營不僅關乎財產與人員安全，更影響著用戶對新能源汽車的信任度。安科瑞ASCP310系列三相限流式滅弧保護器，以“微秒級響應”打破傳統保護速度瓶頸，以“多重防護”覆蓋全場景風險，以“智能互聯”賦能高效運維，成為守護充電站安全的“核心力量”。

選擇安科瑞ASCP310，就是為充電站筑起一道堅不可摧的安全防線，為新能源汽車產業的健康發展注入“安全動能”！
